Popis

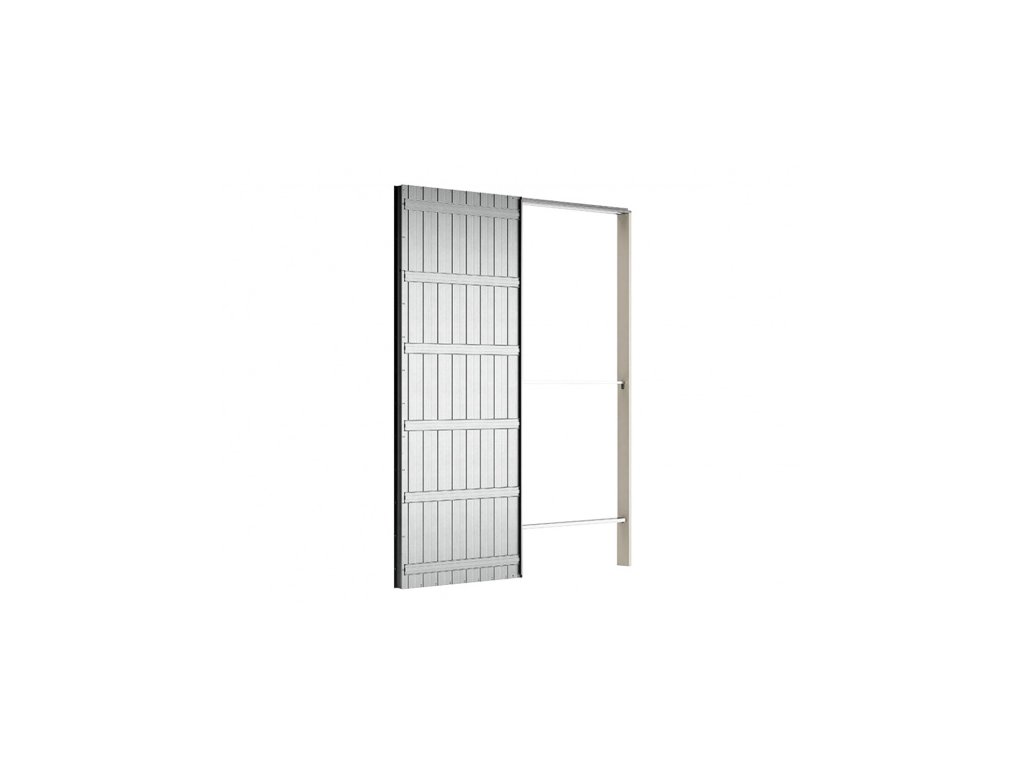

Jednokřídlé stavební pouzdro Evolution SDK je ideální řešení pro instalaci vnitřních dveří bez omezení využití prostoru sousedícího s otvorem. Stavební pouzdro Evolution se vyznačuje rychlou a přesnou montáží. Instalace je jednoduchá a rychlá (níže odkazy na video montážní návody). Pouzdro je možné osadit dveřmi o hmotnosti až 100 kg standardně, na přání lze doobjednat speciální sadu pro hmotnost dveří až 120 kg. Pro jejich dlouhodobý, tichý a plynulý pohyb slouží posuvný systém Easy Roll osazený kuličkovými ložisky. Jednoduché nastavení instalovaných dveří umožňuje závěsný systém Easy Clip, ten zároveň pomáhá pouzdru v držení těžších dveří. Praktické středové vodítko (plastový trn), které se kotví do podlahy zajišťuje osovou stabilitu a lehký posuv instalovaných dveří. Výhodou pouzdra je vyjímatelná vodící lišta pro instalaci a kontrolu příslušenství. Vysokou pevnost a tvarovou stálost vůči namáhání zaručují nosné ocelové profily o tl. 1,2 mm. Spodní montážní rozpěra slouží pro dokonalé vyrovnání pouzdra.
Stavební pouzdro je možné osadit prakticky všemi běžnými typy posuvných dveří – dřevěné, hliníkové nebo celoskleněné z kaleného skla 8 mm nebo 10 mm. Dále běžně vyráběnými obložkami pro posuvné dveře.
Součástí balení je kompletní montážní souprava pro posuvné dveře do 100 kg. Soupravu pro zavěšení skleněných dveří je nutné doobjednat.
Montážní video pouzdro Evolution Ermetika
Montážní video dveře, obložky Ermetika
Montážní návod Evolution SDK - PDF 1
| Otevírání | posuvné |
| Typ dveří | jednokřídlé |
| Orientace | levá, pravá |
| Šířka dveří | 615 mm |
| Výška dveří | 1980 mm |
| Maximální tloušťka dveří | 40 mm |
| Maximální hmotnost dveří | 100 kg |
| Upevňovací šrouby | ano |
| Typ pouzdra | obložkové |
| Tloušťka hotové příčky | 125 mm |
| Materiál příčky | sádrokarton |
| Odnímatelná kolejnice | ano |
| Tichý doraz | ne (lze dokoupit) |
| Sada pro celoskleněné dveře | ne (lze dokoupit) |
| Šířka čistého průchodu | 600 mm |
| Výška čistého průchodu | 1970 mm |
| Materiál stavebního pouzdra | ocel |
| Antikorozní ochrana | galvanické pozinkování |
| Technologie výroby | clinching |
| Šířka stavebního pouzdra | 1320 mm |
| Výška stavebního pouzdra | 2060 mm |
| Tloušťka stavebního pouzdra | 59 mm |
| Mříž na omítání | ne |
| Vedení elektrorozvodů | nelze instalovat |
| Vypínač v rámu | lze instalovat |
| Šířka stavebního otvoru | 1340 mm |
| Výška stavebního otvoru | 2065 mm |
Montážní video 1 pouzdro Evolution:
Montážní video 2 sádrokarton: https://www.youtube.com/watch?v=mH6tRqj07TU
Montážní video 3 dveře, obložky: https://www.youtube.com/watch?v=KW8absdpjuA
